Allouer des blocs de taille fixe avec les Pools

Le module pool permet d'allouer des blocs mémoire de taille fixe. Cette page détaille le fonctionnement et l'utilisation des fonctions de ce module.

1. Synthèse des fonctions

Les fonctions de ce module sont déclarées dans le fichier mk_pool.h :

2. Fonctionnement

Une pool est construite à partir d'un buffer fourni par l'application. Ce buffer est découpé en plusieurs blocs de taille identique. Chaque bloc ainsi créé peut être alloué ou désalloué. La figure ci-dessous montre l'état initial d'une pool composée de 4 blocs mémoire :

Lors de son initialisation, l'ensemble des blocs de la pool sont chaînés en écrivant l'adresse du prochain bloc disponible dans l'en-tête de chaque bloc (ou la valeur null pour le dernier bloc).

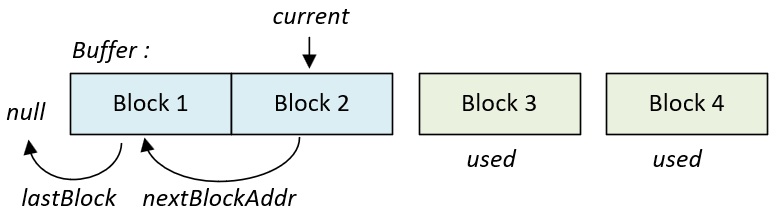

Lorsqu'une allocation est réalisée, le noyau retire le premier bloc de la chaîne et le fournit à l'application. Le pointeur current est alors actualisé pour pointer sur le prochain bloc disponible. La figure ci-dessous montre l'état de la pool après deux allocations successives :

Les blocs 3 et 4 ne font plus partie de la chaîne et la pool ne possède plus que deux blocs.

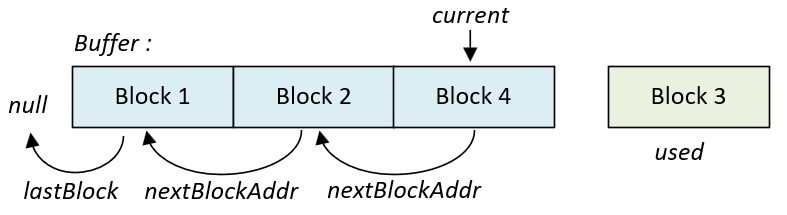

Lorsqu'une désallocation est réalisée, le noyau effectue l'opération inverse en ajoutant un nouvel élément à la chaîne. Les figures ci-dessous montrent l'état de la pool lorsque les blocs 4 puis 3 ont été désalloués :

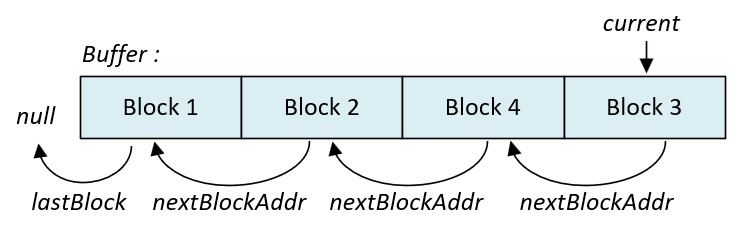

Lors d'une désallocation, le pointeur current est modifié pour pointer systématiquement sur le dernier bloc entré. La pool fonctionne donc selon un algorithme de type LIFO, c'est-à-dire que le dernier bloc désalloué sera le prochain bloc alloué.

Lorsque l'ensemble des blocs a été alloué, le pointeur current devient nul. L'application doit donc attendre une désallocation avant de pouvoir allouer un nouveau bloc.

Lors de chaque désallocation, le noyau vérifie que l'adresse est bien dans le buffer de cette pool et qu'elle est bien alignée sur un début de bloc. Néanmoins, il ne vérifie pas si le bloc mémoire a déjà été désalloué.

La figure ci-dessous montre la situation où le bloc 4 est désalloué deux fois successivement :

Lors de chaque nouvelle allocation, le gestionnaire fournira toujours l'adresse du bloc 4. Les blocs 1 et 2 ne pourront plus jamais être alloués.

3. Avantages et inconvénients

Un gestionnaire d'allocation de taille fixe possède les avantages suivants :

• ✔Il fournit toujours la même taille de bloc, le phénomène de fragmentation ne peut donc pas se produire.
• ✔Il n'alloue pas dans le tas (heap) mais dans son buffer applicatif.
• ✔Ses durées d'allocation et de désallocation sont fixes, il est donc déterministe car son architecture ne nécessite aucune recherche pour allouer ou désallouer un bloc.

Néanmoins, son principal défaut est intrinsèque à sa fonction, il ne peut allouer que des blocs de taille fixe. Il faut donc créer une pool par taille de données à allouer.

4. Utilisation

La création d'une pool s'effectue à partir des fonctions mk_pool_initArea et mk_pool_create. L'exemple ci-dessous présente l'initialisation d'un gestionnaire de taille fixe de 12 blocs :

/* On définit une structure pour l'exemple */
/* Sa taille est de 4 mots */
typedef struct T_mkDataStructure T_mkDataStructure;
struct T_mkDataStructure
{
   uint32_t data1;
   uint32_t data2;
   uint32_t data3;
   uint32_t data4;
};

/* On définit la taille du buffer de la pool */
/* On souhaite pouvoir allouer 12 structures T_mkDataStructure */
#define K_POOL_SIZE ( 12 * ( sizeof ( T_mkDataStructure ) >> 2 ) )

/* Déclaration du buffer de la pool */
K_MK_UNPRIVILEGED_BSS_MEMORY uint32_t g_poolBuf [ K_POOL_SIZE ];

/* Déclaration d'un pointeur de pool */
K_MK_UNPRIVILEGED_BSS_MEMORY T_mkPool* g_pool;

/* Une tâche quelconque */
void mk_task ( void )
{
   /* Déclaration de la variable de retour */
   T_mkCode l_result = K_MK_OK;

   /* Déclaration d'une structure contenant les caractéristiques du buffer */
   T_mkPoolArea l_area = { };

   /* Initialisation du buffer de la pool */
   /* La taille est exprimée en mots 32 bits */
   l_result = mk_pool_initArea ( &l_area, g_poolBuf, K_POOL_SIZE );

   /* Création de la pool */
   /* Celle-ci n'est pas protégée donc accessible aux tâches */
   /* privilégiées et non privilégiées */
   l_result |= mk_pool_create ( &l_area, &g_pool, K_MK_AREA_UNPROTECTED,
      sizeof ( T_mkDataStructure ) >> 2, /* Taille de la pool */
      12 ); /* Nombre de blocs dans la pool */

   /* ... */
   for ( ;; ) ;
}

Suite à sa création, les blocs de la pool peuvent être alloués ou désalloués au sein d'une même tâche en utilisant les fonctions mk_pool_alloc, mk_pool_free. Ces fonctions ne réalisent pas d'appels système, elles ne sont donc pas protégées contre les accès concurrents.

/* Une tâche quelconque */
void mk_task1 ( void )
{
   /* ... */

   /* On déclare un pointeur qui contient l'adresse du bloc alloué */
   T_mkDataStructure* l_block = K_MK_NULL;

   /* Allocation d'un premier bloc de mémoire */
   /* Le bloc peut être remis à zéro ou non en utilisant les constantes */
   /* K_MK_POOL_CLEAR et K_MK_POOL_NO_CLEAR */
   l_block = mk_pool_alloc ( g_pool, K_MK_POOL_CLEAR );

   /* Si la valeur retournée n'est pas nulle alors l'allocation a réussi */
   if ( l_block != K_MK_NULL )
   {
      /* Utilisation du bloc par le programme ... */
      l_block->data1 = 1;
      l_block->data2 = 2;
      l_block->data3 = 3;
      l_block->data4 = 4;

      /* ... */

      /* Désallocation du bloc */
      l_result = mk_pool_free ( g_pool, l_block );

      /* Si la fonction retourne K_MK_OK, la désallocation a réussi */
      if ( l_result == K_MK_OK );
      else {
         /* Si K_MK_ERROR_PARAM, au moins un des 2 paramètres est */
         /* invalide, mauvaise instance de pool, mauvaise adresse du bloc  */
         /* ou bloc n'appartenant pas à la pool. */
         /* Si K_MK_ERROR_RIGHT, une tâche non privilégiée */
         /* ne peut pas manipuler une pool protégée */
      }
   }

   /* ... */
}

Lorsque la pool est partagée entre plusieurs tâches, les fonctions mk_pool_allocSafe et mk_pool_freeSafe doivent être utilisées. Ces fonctions offrent un mécanisme de synchronisation simplifiant l'allocation de blocs :

/* Tâche 1 */
void mk_task1 ( void )
{
   /* ... */

   /* Allocation d'un bloc */
   /* La tâche ne doit pas se bloquer s'il n'y a pas de bloc disponible */
   l_result = mk_pool_allocSafe ( g_pool, &l_block, K_MK_POOL_NO_CLEAR, 0 );

   /* La fonction retourne K_MK_OK ou K_MK_ERROR_MALLOC en fonction */
   /* de la disponibilité du bloc ou une erreur */
   if ( l_result == K_MK_OK )
   {
      /* Utilisation du bloc par le programme ... */
      l_block->data1 = 1;
      l_block->data2 = 2;
      l_block->data3 = 3;
      l_block->data4 = 4;

      /* ... */

      /* Désallocation du bloc */
      l_result = mk_pool_freeSafe ( g_pool, l_block );

      /* Si la fonction retourne K_MK_OK, la désallocation a réussi */
      if ( l_result == K_MK_OK );
      else {
         /* Gestion des erreurs ...  */
         /* K_MK_ERROR_PARAM, K_MK_ERROR_ISR, K_MK_ERROR_RIGHT */
      }
   }

   /* Aucun bloc n'est disponible ...  */
   else if ( l_result == K_MK_ERROR_MALLOC );
   else {
      /* Gestion des autres erreurs ...  */
      /* K_MK_ERROR_PARAM, K_MK_ERROR_ISR, K_MK_ERROR_RIGHT */
   }

   /* ... */
}

/* Tâche 2 */
void mk_task2 ( void )
{
   /* ... */

   /* Allocation d'un bloc en spécifiant un timeout non nul */
   /* La tâche se bloque pendant 10 ticks s'il n'y a pas de */
   /* bloc disponible */
   l_result = mk_pool_allocSafe ( g_pool, &l_block, K_MK_POOL_NO_CLEAR, 10 );

   /* La fonction retourne K_MK_OK ou K_MK_ERROR_MALLOC en fonction */
   /* de la disponibilité du bloc */
   if ( l_result == K_MK_OK )
   {
      /* Utilisation du bloc par le programme ... */
      l_block->data1 = 1;
      l_block->data2 = 2;
      l_block->data3 = 3;
      l_block->data4 = 4;

      /* ... */

      /* Désallocation du bloc */
      l_result = mk_pool_freeSafe ( g_pool, l_block );

      /* Si la fonction retourne K_MK_OK, la désallocation a réussi */
      if ( l_result == K_MK_OK );
      else {
         /* Gestion des erreurs ...  */
         /* K_MK_ERROR_PARAM, K_MK_ERROR_ISR, K_MK_ERROR_RIGHT */
      }
   }

   /* Aucun bloc n'est disponible ...  */
   else if ( l_result == K_MK_ERROR_MALLOC );
   else {
      /* Gestion des autres erreurs ...  */
      /* K_MK_ERROR_PARAM, K_MK_ERROR_ISR, K_MK_ERROR_RIGHT */
   }

   /* ... */
}

/* Tâche 3 */
void mk_task3 ( void )
{
   /* ... */

   /* Allocation d'un bloc en spécifiant une attente infinie */
   /* La tâche se bloque tant qu'il n'y a pas de bloc disponible */
   l_result = mk_pool_allocSafe ( g_pool, &l_block, K_MK_POOL_NO_CLEAR,
      K_MK_TASK_WAIT_FOREVER );

   /* La fonction retourne K_MK_OK ou potentiellement une erreur */
   /* Pour une attente infinie, le bloc est obligatoirement disponible */
   if ( l_result == K_MK_OK )
   {
      /* Utilisation du bloc par le programme ... */
      l_block->data1 = 1;
      l_block->data2 = 2;
      l_block->data3 = 3;
      l_block->data4 = 4;

      /* ... */

      /* Désallocation du bloc */
      l_result = mk_pool_freeSafe ( g_pool, l_block );

      /* Si la fonction retourne K_MK_OK, la désallocation a réussi */
      if ( l_result == K_MK_OK );
      else {
         /* Gestion des erreurs ...  */
         /* K_MK_ERROR_PARAM, K_MK_ERROR_ISR, K_MK_ERROR_RIGHT */
      }
   }

   else {
      /* Gestion des autres erreurs ...  */
      /* K_MK_ERROR_PARAM, K_MK_ERROR_ISR, K_MK_ERROR_RIGHT */
   }

   /* ... */
}

Les fonctions mk_pool_available et mk_pool_count sont des fonctions utilitaires. La première permet de déterminer si au moins un bloc est disponible dans une pool et la seconde permet de récupérer le nombre de blocs disponibles dans celle-ci :

/* Test si au moins un bloc est disponible */
T_mkAddr l_addr = mk_pool_available ( g_pool );

/* Une valeur non nulle indique un bloc disponible */
if ( l_addr != K_MK_NULL )
{
   /* Attention, le bloc est disponible mais n'est pas alloué */
}

/* Récupération du nombre de blocs disponibles */
uint32_t l_numberOfBlockAvailable = mk_pool_count ( g_pool );

/* Si au moins un bloc est disponible */
if ( l_numberOfBlockAvailable > 0 )
{
   /* Faire quelque chose ici */
}

Lorsque la pool n'est pas partagée, ces fonctions peuvent être utilisées librement sans précaution particulière. En effet, le risque que la valeur retournée par ces fonctions soit devenu obsolète suite à une préemption n'existe pas.

La dernière fonction de l'API est la fonction mk_pool_delete. Elle permet de détruire l'objet g_pool en demandant au noyau de le désallouer.

/* Suppression de la pool */
T_mkCode l_result = mk_pool_delete ( g_pool );

/* Si une erreur s'est produite */
if ( l_result != K_MK_OK )
{
      /* Gestion des erreurs ...  */
      /* K_MK_ERROR_PARAM, K_MK_ERROR_ISR, K_MK_ERROR_RIGHT */
}

5. Protéger ses pools

Les gestionnaires d'allocation de taille fixe peuvent être créés avec les attributs K_MK_AREA_PROTECTED et K_MK_AREA_UNPROTECTED.

Lorsque l'attribut K_MK_AREA_PROTECTED est utilisé, il est impossible pour une tâche non privilégiée de manipuler la pool créée. Dans ce cas de figure, le buffer du gestionnaire d'allocation doit se situer en mémoire privilégiée pour éviter qu'une tâche non privilégiée vienne corrompre le buffer.

/* Création d'une pool protégée par une tâche privilégiée */
/* Cette pool peut seulement être partagée entre tâches privilégiées */

/* Déclaration du pointeur de pool et de son buffer */
/* Ils doivent être en zone privilégiée pour interdire l'accès */
/* aux tâches non privilégiées */
K_MK_PRIVILEGED_BSS_MEMORY T_mkPool* g_pool;
K_MK_PRIVILEGED_BSS_MEMORY uint32_t  g_privilegedBuf [ K_POOL_SIZE ];

/* Une tâche privilégiée */
void mk_task_privileged ( void )
{
   /* ... */

   /* Initialisation du buffer de la pool */
   /* La taille est exprimée en mots 32 bits */
   l_result = mk_pool_initArea ( &l_area, g_privilegedBuf, K_POOL_SIZE );

   /* Création de la pool par une tâche privilégiée */
   /* Le pointeur, le buffer et la pool ne peuvent pas être manipulés */
   /* par une tâche non privilégiée. */
   l_result |= mk_pool_create ( &l_area, &g_pool, K_MK_AREA_PROTECTED,
      sizeof ( T_mkDataStructure ) >> 2, 12 );

   /* ... */
}

Lorsque l'attribut K_MK_AREA_UNPROTECTED est utilisé, une tâche non privilégiée peut manipuler le gestionnaire de taille fixe créé. Dans ce cas de figure, le buffer du gestionnaire d'allocation doit se situer en mémoire non privilégiée pour autoriser la tâche non privilégiée à écrire dans les blocs qu'elle alloue.

/* Création d'une pool non protégée par une tâche privilégiée */
/* Cette pool est partageable entre tâches privilégiées */
/* et non privilégiées. Néanmoins, il n'est pas recommandé de la partager */
/* entre des tâches de différents types. */

/* Déclaration du pointeur de pool et de son buffer */
/* Le pointeur g_pool doit être en zone privilégiée pour que les */
/* tâches non privilégiées ne puissent pas le modifier. */
/* Elles doivent cependant pouvoir le lire. */
/* Le buffer doit être en zone non privilégiée pour que les tâches */
/* non privilégiées puissent utiliser la mémoire allouée */
K_MK_PRIVILEGED_RO_MEMORY T_mkPool* g_pool;
K_MK_UNPRIVILEGED_BSS_MEMORY uint32_t  g_unprivilegedBuf [ K_POOL_SIZE ];

/* Une tâche privilégiée */
void mk_task_privileged ( void )
{
   /* ... */

   /* Initialisation du buffer de la pool */
   /* La taille est exprimée en mots 32 bits */
   l_result = mk_pool_initArea ( &l_area, g_unprivilegedBuf, K_POOL_SIZE );

   /* Création de la pool */
   l_result |= mk_pool_create ( &l_area, &g_pool, K_MK_AREA_UNPROTECTED,
      sizeof ( T_mkDataStructure ) >> 2, /* Taille de la pool */
      12 ); /* Nombre de blocs dans la pool */

   /* ... */
}

Lorsque la pool est créée par une tâche non privilégiée, le pointeur et le buffer doivent obligatoirement être situés en zone non privilégiée :

/* Création d'une pool non protégée par une tâche non privilégiée */
/* Cette pool est partageable entre tâches privilégiées */
/* et non privilégiées */
/* Néanmoins, il est recommandé de ne la partager qu'entre tâches */
/* non privilégiées */

/* Déclaration du pointeur de pool et de son buffer */
/* Le pointeur et le buffer doivent obligatoirement être en zone */
/* non privilégiée pour utiliser la mémoire allouée et écrire l'adresse */
/* de la pool dans g_pool */
K_MK_UNPRIVILEGED_BSS_MEMORY T_mkPool* g_pool;
K_MK_UNPRIVILEGED_BSS_MEMORY uint32_t  g_unprivilegedBuf [ K_POOL_SIZE ];

/* Une tâche non privilégiée */
void mk_task_unprivileged ( void )
{
   /* ... */

   /* Initialisation du buffer de la pool */
   /* La taille est exprimée en mots 32 bits */
   l_result = mk_pool_initArea ( &l_area, g_unprivilegedBuf, K_POOL_SIZE );

   /* Création de la pool */
   l_result |= mk_pool_create ( &l_area, &g_pool, K_MK_AREA_UNPROTECTED,
      sizeof ( T_mkDataStructure ) >> 2, /* Taille de la pool */
      12 ); /* Nombre de blocs dans la pool */

   /* ... */
}

Le tableau ci-dessous résume les règles de placement de la pool et les recommandations d'utilisation :

6. API

T_mkCode mk_pool_initArea (
   T_mkPoolArea* p_mkArea, T_mkAddr p_mkBuf, uint32_t p_mkSize );


T_mkCode mk_pool_create ( T_mkPoolArea* p_mkArea, T_mkPool** p_mkPool,
   uint32_t p_mkAreaType, uint32_t p_mkSize, uint32_t p_mkCount );


T_mkAddr mk_pool_alloc ( T_mkPool* p_mkPool, uint32_t p_mkClear );


T_mkCode mk_pool_free ( T_mkPool* p_mkPool, T_mkAddr p_mkAddr );


T_mkCode mk_pool_allocSafe ( T_mkPool* p_mkPool, T_mkAddr* p_mkAddr,
   uint32_t p_mkClear, uint32_t p_mkTick );


T_mkCode mk_pool_freeSafe ( T_mkPool* p_mkPool, T_mkAddr p_mkAddr );


uint32_t mk_pool_count ( T_mkPool* p_mkPool );


T_mkAddr mk_pool_available ( T_mkPool* p_mkPool );


T_mkCode mk_pool_delete ( T_mkPool* p_mkPool );
